⚡ Teorema de Thévenin — Simplifique Circuitos com Inteligência
Se você já se deparou com um circuito cheio de resistores, fontes e conexões, sabe que calcular tensão ou corrente em um ponto específico pode ser trabalhoso. Felizmente, existe uma ferramenta poderosa que resolve esse problema com elegância: o Teorema de Thévenin. Esse teorema permite substituir um circuito complexo por um modelo equivalente muito mais simples — sem alterar o comportamento elétrico visto pela carga. É como trocar um labirinto por uma linha reta, mantendo o mesmo destino.
7/28/20252 min read
🔍 O que é o Teorema de Thévenin?

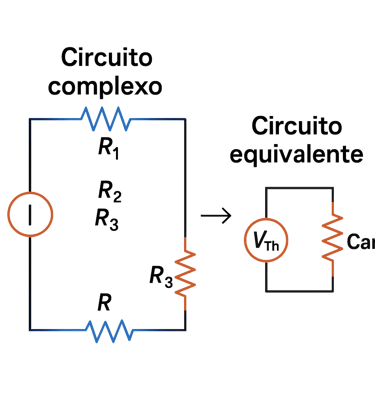

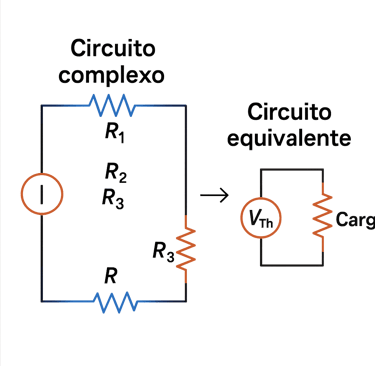

O Teorema de Thévenin afirma que qualquer circuito linear (composto por resistores, fontes de tensão ou corrente e elementos passivos) pode ser representado por:
Uma fonte de tensão equivalente (Vth)
Em série com uma resistência equivalente (Rth)
Conectados aos terminais da carga
Essa simplificação é válida do ponto de vista da carga. Ou seja, para a carga conectada ao circuito, o comportamento será exatamente o mesmo — mas com um circuito muito mais fácil de analisar.
🧠 Por que isso é útil?
O Teorema de Thévenin é especialmente útil quando:
Você quer analisar o efeito de diferentes cargas conectadas ao mesmo circuito
Precisa calcular corrente ou tensão em um ponto específico sem refazer todo o circuito
Está projetando sistemas e deseja testar variações de carga rapidamente
Precisa visualizar o impacto da carga em sistemas complexos
Essa técnica é amplamente usada em engenharia elétrica, eletrônica, automação e até em sistemas de potência.
📐 Como aplicar o Teorema de Thévenin?
Aqui está o passo a passo para aplicar o Teorema de Thévenin:
1. Identifique os terminais da carga
Escolha os dois pontos do circuito onde a carga está conectada. O objetivo é entender como o circuito se comporta do ponto de vista da carga.
2. Remova a carga
Desconecte a carga temporariamente para analisar o restante do circuito.
3. Calcule a tensão de Thévenin (Vth)
Com a carga removida, calcule a tensão entre os dois terminais onde ela estava conectada. Essa é a tensão de circuito aberto, que será a fonte de tensão equivalente.
4. Calcule a resistência de Thévenin (Rth)
Desative todas as fontes do circuito:
Fontes de tensão → substitua por curto-circuito
Fontes de corrente → substitua por circuito aberto
Depois, calcule a resistência equivalente entre os dois terminais da carga. Essa será a resistência de Thévenin.
5. Monte o circuito equivalente
Agora você tem:
Uma fonte de tensão Vth
Em série com uma resistência Rth
Pronto para reconectar a carga e analisar com facilidade
🧲 Curiosidade histórica
O teorema foi proposto por Léon Charles Thévenin, engenheiro francês, em 1883. Ele trabalhava com sistemas de telégrafo e buscava formas de simplificar a análise de redes elétricas complexas. Sua contribuição é tão relevante que, mais de um século depois, seu teorema continua sendo ensinado e aplicado em todo o mundo.
📸 Na próxima postagem...
Na próxima postagem, vou montar um exemplo prático do Teorema de Thévenin e tirar uma foto real da bancada, mostrando como aplicar esse conceito com componentes simples.
Você vai ver como é possível transformar um circuito com vários resistores em algo muito mais fácil de entender — e como isso ajuda na hora de calcular tensão, corrente e até projetar sistemas.
Fica ligado aqui no Do Zero a Ohm para acompanhar esse conteúdo visual e direto da prática!
✅ Conclusão
O Teorema de Thévenin é mais do que uma técnica matemática — é uma forma de pensar circuitos com clareza e eficiência. Ao dominar esse conceito, você ganha uma ferramenta poderosa para resolver problemas, testar ideias e entender como a carga interage com o restante do sistema.
Se você está começando na elétrica ou já trabalha na área, vale a pena incorporar o Teorema de Thévenin no seu repertório. E melhor ainda: amanhã você verá isso ganhando forma na bancada.
