Como Funcionam os Circuitos dos Controles de Videogame Clássicos

🎮 O básico: botão como interruptor

Nos controles clássicos, cada botão funciona como um interruptor momentâneo. Quando você pressiona, ele fecha um circuito, permitindo que a corrente elétrica flua. Quando solta, o circuito se abre e a corrente para.

Esse sinal é enviado à placa do controle, que interpreta qual botão foi pressionado e envia a informação ao console.

É como se cada botão fosse uma pergunta elétrica:

“O jogador apertou o botão A?”
Se sim, o circuito responde com um pulso elétrico.

🔌 Circuito interno: simples e eficiente

Dentro do controle, há uma placa de circuito impresso (PCI) com trilhas condutoras que conectam os botões aos pinos do cabo que vai até o console.

Cada botão está ligado a uma trilha de cobre que leva o sinal até um chip codificador ou diretamente aos pinos de saída. Quando o botão é pressionado, ele conecta dois pontos da trilha, permitindo que a corrente passe.

Nos controles mais antigos, como o do Atari 2600, o sistema era tão direto que cada botão tinha seu próprio fio — sem codificação digital. Já no NES, o controle usava um circuito de varredura que verificava constantemente quais botões estavam pressionados.

🧠 Como o console entende os sinais?

O console recebe os sinais elétricos e os interpreta como comandos. Isso pode acontecer de duas formas:

• Sinais digitais simples: cada botão envia um pulso elétrico (0 ou 1) diretamente para o console.

• Codificação serial: o controle envia uma sequência de bits que representa o estado de todos os botões. O console decodifica essa sequência e executa a ação.

No NES, por exemplo, o controle usava um registro de deslocamento que armazenava o estado dos botões e enviava os dados em série para o console — uma técnica que economizava fios e permitia controles mais compactos.

🕹️ Exemplos clássicos:

🎮 Atari 2600

• Controle com apenas um botão e direcional.

• Cada botão era ligado diretamente a um pino do conector.

• Funcionamento puramente elétrico — sem chips ou codificação.

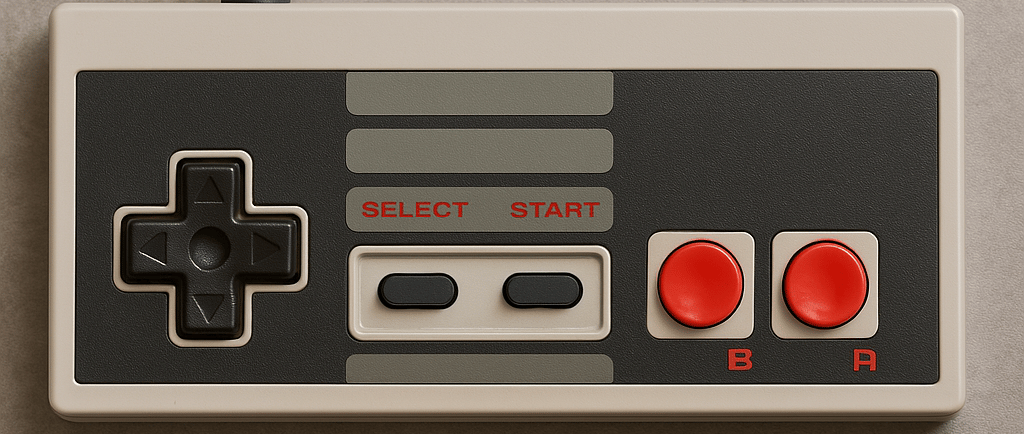

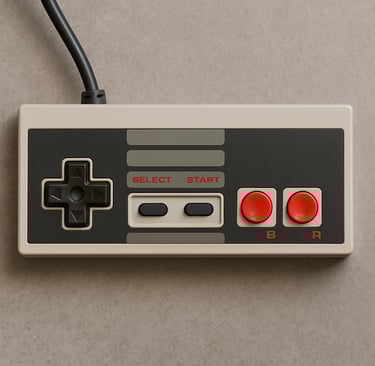

🎮 NES (Nintendo Entertainment System)

• Controle com 8 botões: A, B, Start, Select, e direcional.

• Usava um chip 4021 (registro de deslocamento) para codificar os sinais.

• Comunicação serial com o console — mais eficiente e compacta.

🎮 Mega Drive / Genesis

• Controles com mais botões e comunicação mais complexa.

• Alguns modelos usavam multiplexação para enviar múltiplos sinais por menos fios.

⚙️ Componentes elétricos envolvidos

• Botões (switches): interruptores momentâneos que fecham o circuito.

• Trilhas de cobre: conduzem os sinais elétricos pela placa.

• Resistores pull-up: mantêm os sinais em nível alto quando o botão não está pressionado.

• Chip codificador: organiza os sinais e envia ao console.

• Conector: transmite os sinais elétricos para o console.

🔧 E os controles modernos?

Nos controles atuais, como os de PS5 ou Xbox, os princípios básicos continuam — mas com muito mais tecnologia:

• Sensores analógicos para detectar intensidade de pressão ou movimento.

• Microcontroladores que processam os sinais internamente.

• Comunicação sem fio via Bluetooth ou RF.

• Feedback háptico com motores e vibração controlados por circuitos PWM.

Mesmo com toda essa evolução, a base elétrica continua: botões que fecham circuitos e enviam sinais.

💡 Conclusão

Os controles de videogame são uma aula prática de elétrica aplicada. Eles mostram como um simples toque pode gerar um pulso elétrico, ser interpretado por um circuito e transformar-se em ação na tela.

No Do Zero a Ohm, a gente acredita que entender a elétrica por trás da diversão é tão empolgante quanto zerar o jogo. Porque no fim das contas, cada comando começa com um circuito — e cada circuito começa com conhecimento ⚡
