Do Zero ao Ohm: Desvendando a Protoboard para o Ensino de Eletrônica

O que é uma Protoboard?

Uma protoboard é essencialmente uma placa de circuito temporária projetada para prototipagem e teste de circuitos eletrônicos. Sua principal característica é a presença de uma matriz de furos interconectados eletricamente, onde componentes eletrônicos podem ser inseridos e conectados de forma temporária. Essa funcionalidade elimina a necessidade de soldagem, permitindo que os usuários montem, modifiquem e reutilizem componentes facilmente, sem causar danos.

Engenheiros, estudantes e makers utilizam protoboards para desenvolver e testar circuitos antes de sua implementação final em placas de circuito impresso (PCBs). A capacidade de realizar testes rápidos e experimentar diferentes configurações de componentes torna a protoboard uma ferramenta valiosa no processo de aprendizado e desenvolvimento de projetos eletrônicos.

História das Protoboards

A história da protoboard remonta às décadas de 1920 e 1930, quando engenheiros e cientistas utilizavam placas de madeira, pregos/parafusos e arames para montar circuitos experimentais. O termo em inglês "breadboard" (tábua de pão) surgiu devido à semelhança dessas placas com as tábuas usadas para cortar pães. Com o tempo, o design evoluiu, incorporando linhas de conexão internas que tornaram a protoboard a ferramenta essencial que conhecemos hoje para a prototipagem de circuitos eletrônicos.

Tipos de Protoboard

As protoboards modernas são fabricadas em plástico e estão disponíveis em diversas formas, tamanhos e cores. Os tamanhos mais comuns incluem as protoboards de 830 pontos (full), 400 pontos (half) e 170 pontos (mini). Muitas delas possuem abas e entalhes nas laterais, permitindo que várias placas sejam encaixadas para expandir a área de trabalho. Para projetos iniciantes, uma protoboard de tamanho médio geralmente é suficiente.

Componentes Compatíveis

As protoboards são projetadas principalmente para componentes eletrônicos do tipo PTH (Through-Hole), que possuem terminais que são inseridos nos furos da placa. Resistores, capacitores, diodos, transistores, LEDs e conectores são exemplos comuns de componentes PTH amplamente utilizados em prototipagem. A facilidade de uso e a capacidade de conexão temporária sem solda são as principais vantagens desses componentes em conjunto com a protoboard. Embora existam protoboards específicas para componentes de montagem superficial (SMD), as protoboards convencionais são mais frequentemente usadas com componentes PTH devido à sua versatilidade e simplicidade de montagem.

Ferramentas Essenciais para Utilizar uma Protoboard

Para um uso eficaz da protoboard, algumas ferramentas e materiais são indispensáveis:

•Componentes Eletrônicos: Os elementos que compõem o circuito, como resistores, capacitores, transistores, LEDs, entre outros.

•Fios de Ligação (Jumpers): Fios condutores utilizados para conectar os componentes entre si e às linhas da protoboard.

•Multímetro: Uma ferramenta crucial para medir tensão, corrente, resistência e verificar a continuidade do circuito.

•Diagrama ou Esquemático do Circuito: Um guia visual que assegura a correta conexão dos componentes.

Outras ferramentas podem ser necessárias dependendo da complexidade do projeto.

Como Funciona uma Protoboard na Prática?

A protoboard atua como uma plataforma para a montagem temporária de circuitos eletrônicos. Sua estrutura consiste em uma matriz de furos condutores dispostos em linhas e colunas. Cada furo contém uma pequena porção condutora de metal que permite a passagem de corrente elétrica.

Os furos são organizados de forma que trilhas condutoras internas conectam os pontos em um padrão pré-definido. Isso significa que componentes inseridos em uma mesma linha (geralmente as linhas centrais) ou em barramentos de alimentação (linhas laterais) estão eletricamente conectados. As protoboards frequentemente possuem barramentos de alimentação dedicados para VCC (tensão positiva) e GND (terra/negativo), facilitando a distribuição de energia.

A flexibilidade de montagem é uma das maiores vantagens: os componentes são simplesmente encaixados e conectados com jumpers. Essa característica permite montar e testar circuitos rapidamente, além de facilitar modificações, remoção e reutilização de componentes sem solda.

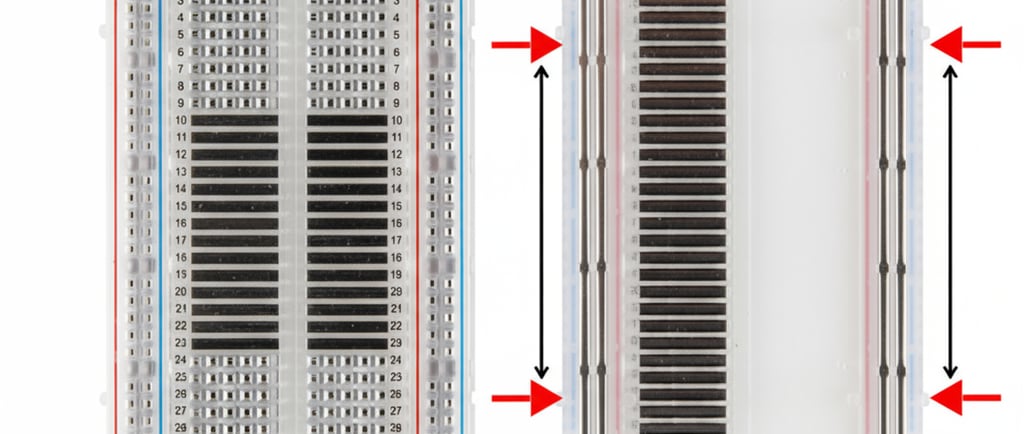

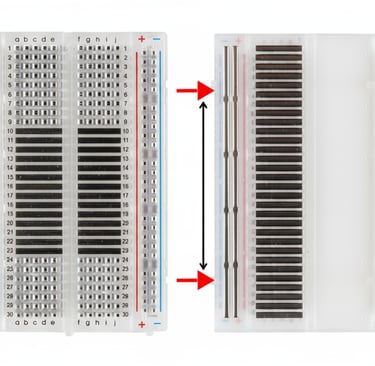

A Estrutura Interna da Protoboard

Para entender como os componentes se conectam, é fundamental conhecer a parte interna da protoboard. Por baixo dos furos visíveis, existem fileiras de pequenos grampos metálicos. Esses grampos são responsáveis por segurar firmemente os terminais dos componentes eletrônicos quando inseridos nos furos. Uma camada traseira na protoboard impede que esses grampos se soltem, garantindo a estabilidade das conexões.

A Protoboard como Ferramenta Pedagógica

No contexto educacional, a protoboard é uma ferramenta inestimável para ensinar conceitos de eletrônica de maneira prática e visual. Ela transforma a teoria em experiência, ajudando os alunos a compreenderem melhor os princípios teóricos e a desenvolverem habilidades práticas essenciais.

Benefícios da Protoboard no Ensino:

•Aprendizagem Interativa: Permite que os alunos construam, testem e depurem circuitos, tornando o aprendizado mais envolvente e significativo.

•Experimentação sem Riscos: Facilita a realização de mudanças e modificações no design sem danificar os componentes, incentivando a exploração e a criatividade.

•Desenvolvimento de Protótipos: Ajuda os alunos a desenvolverem protótipos de projetos pessoais, desde circuitos simples com LEDs até sistemas de controle automatizados, fomentando a inovação.

•Visualização de Conceitos: Torna conceitos abstratos como fluxo de corrente, tensão e resistência mais tangíveis e fáceis de visualizar.

Dicas para o Uso da Protoboard em Sala de Aula:

Para maximizar o potencial da protoboard no ensino, algumas práticas são recomendadas:

•Planejamento do Design: Incentive os alunos a desenhar um esquema ou diagrama do circuito antes de montá-lo na protoboard. Isso ajuda a visualizar a disposição dos componentes e a planejar as conexões.

•Organização de Cabos: Ensine a importância de manter os cabos de conexão curtos e organizados para evitar emaranhados e confusões. O uso de cabos de cores diferentes para alimentação (vermelho para VCC, preto para GND) e sinal pode facilitar a identificação e a depuração.

•Teste Contínuo: Oriente os alunos a testar partes do circuito à medida que o constroem, em vez de esperar até o final. Isso permite detectar e corrigir erros mais cedo.

•Documentação Detalhada: Promova a prática de documentar os componentes utilizados, as conexões realizadas e quaisquer modificações no design. Essa documentação é crucial para a depuração, replicação e compreensão do projeto.

•Evitar Sobrecarga: Explique as limitações da protoboard em termos de corrente e número de componentes. Evitar sobrecarregá-la previne danos aos componentes e garante a segurança.

•Manter a Limpeza: A importância de manter a protoboard limpa e livre de resíduos deve ser enfatizada, pois a sujeira pode afetar as conexões e causar falhas.

•Considerar Placas de Expansão: Para projetos mais complexos, apresente a ideia de usar placas de expansão para aumentar a área de trabalho e a capacidade de design.

Conclusão

A protoboard é muito mais do que uma simples placa de testes; é uma porta de entrada para o mundo da eletrônica, especialmente no contexto educacional. Sua capacidade de facilitar a experimentação prática e a visualização de conceitos complexos a torna uma ferramenta pedagógica insubstituível. Ao dominar o uso da protoboard, estudantes e entusiastas podem transformar ideias em realidade, construindo uma base sólida para futuras inovações no campo da eletrônica.
