Força Magnetomotriz e Distribuição de Fluxo em Máquinas CA: Teoria Avançada para Engenheiros

O Problema das Simplificações Teóricas

Na teoria básica, assumimos que:

• O fluxo magnético se distribui uniformemente

• Não há perdas no núcleo ferromagnético

• A permeabilidade é constante

• O entreferro é perfeitamente uniforme

Na prática, essas condições nunca existem.

Características das Máquinas Reais

1. Núcleo Ferromagnético do Rotor

O rotor de uma máquina real possui um núcleo ferromagnético com características não-lineares que influenciam significativamente a distribuição do fluxo. A permeabilidade magnética varia com:

• Intensidade do campo magnético (H)

• Frequência de operação

• Temperatura do material

• Saturação magnética

2. Entreferro de Ar Reduzido

O pequeno entreferro de ar entre estator e rotor é um dos fatores mais críticos. Sua relutância (Rₐᵣ) é muito mais elevada que a do estator e rotor, criando um "gargalo" magnético.

Relutância do Entreferro

Rₐᵣ = g / (μ₀ × A)

Onde:

• g = comprimento do entreferro

• μ₀ = permeabilidade do ar (4π × 10⁻⁷ H/m)

• A = área da seção transversal

3. Comportamento do Vetor Densidade de Fluxo (B)

O vetor densidade de fluxo B sempre toma o caminho de menor relutância, que corresponde ao caminho mais curto possível através do entreferro magnético. Isso resulta em:

• Concentração de fluxo em determinadas regiões

• Distribuição não-uniforme no entreferro

• Harmônicos indesejados na forma de onda

Objetivo: Tensão Induzida Senoidal

Para obter uma tensão induzida senoidal, é fundamental que as grandezas B, H e F sejam senoidais. Isso requer cuidado especial no projeto da máquina.

Condições Necessárias:

1. B (densidade de fluxo) → senoidal

2. H (intensidade de campo) → senoidal

3. F (força magnetomotriz) → senoidal

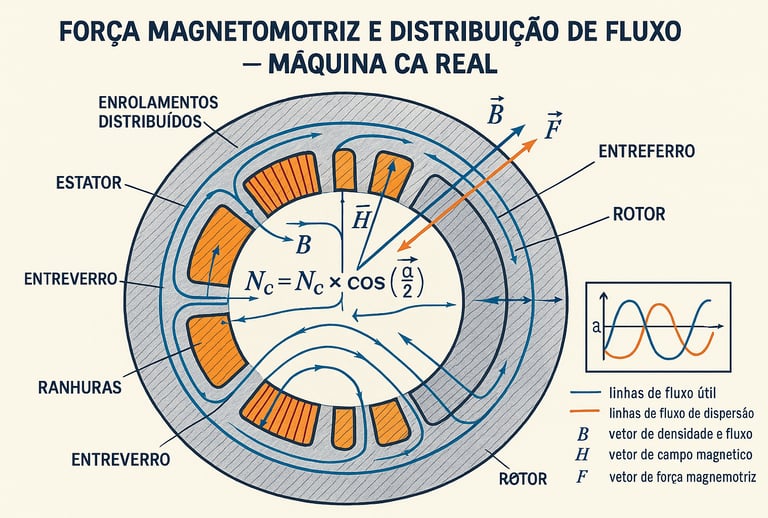

Distribuição de Enrolamentos: A Chave para F Senoidal

O modo mais eficaz de tornar a força magnetomotriz (F) senoidal é através da distribuição adequada das espiras em ranhuras com espaçamento otimizado.

Técnica de Distribuição

Ranhuras proximamente distanciadas com variação no número de condutores:

NC = NC × cos(α/2)

Onde:

• NC = número de condutores por ranhura

• α = ângulo entre ranhuras adjacentes

Esta distribuição cria uma aproximação senoidal da FMM resultante.

Principais Equações do Sistema

1. Força Magnetomotriz Distribuída

F(θ,t) = (4/π) × Σ[Fₙ × sin(nωt) × cos(nθ)]

2. Lei de Ampère para o Circuito Magnético

∮H·dl = F = N×I

3. Densidade de Fluxo no Entreferro

B = (μ₀×F)/g

4. Fluxo Total por Polo

Φ = ∫B·dA = B × A_polo

5. Tensão Induzida (Lei de Faraday)

e(t) = -N × dΦ/dt = -N × d/dt[Φₘₐₓ × cos(ωt)]

6. Relutância Total do Circuito

R_total = R_estator + R_rotor + R_entreferro R_total = l_ferro/(μ_ferro×A_ferro) + g/(μ₀×A_entreferro)

7. Perdas no Núcleo

P_núcleo = P_histerese + P_correntes_parasitas P_histerese = k_h × f × B_max^n P_correntes = k_c × f² × B_max²

8. Fator de Distribuição

k_d = sin(m×α/2) / [m × sin(α/2)]

Onde:

• m = número de ranhuras por polo por fase

• α = ângulo elétrico entre ranhuras

9. Eficiência da Máquina

η = P_saída / P_entrada = P_saída / (P_saída + P_perdas)

10. Coeficiente de Dispersão

σ = 1 - (Φ_útil / Φ_total)

Perdas de Eficiência em Máquinas Reais

1. Perdas no Cobre (I²R)

• Resistência dos enrolamentos

• Efeito pelicular em altas frequências

• Aquecimento e variação da resistividade

2. Perdas no Ferro

• Histerese magnética: energia perdida na magnetização/desmagnetização

• Correntes parasitas: induzidas no núcleo ferromagnético

3. Perdas Mecânicas

• Atrito nos mancais

• Ventilação e resistência do ar

4. Perdas por Dispersão

• Fluxo disperso que não contribui para o torque

• Campos de fuga nas cabeças de bobina

Estratégias de Otimização

1. Projeto do Entreferro

• Minimizar variações dimensionais

• Controle rigoroso da excentricidade

• Uso de materiais com baixa expansão térmica

2. Seleção de Materiais

• Aços elétricos de grão orientado

• Laminações finas para reduzir correntes parasitas

• Isolação adequada entre lâminas

3. Configuração dos Enrolamentos

• Distribuição otimizada das espiras

• Passo de bobina adequado

• Balanceamento entre fases

Conclusão

O projeto de máquinas CA eficientes requer um entendimento profundo dos fenômenos magnéticos reais, muito além das simplificações teóricas. A consideração adequada da força magnetomotriz, distribuição de fluxo e perdas associadas é fundamental para:

• Maximizar a eficiência energética

• Minimizar harmônicos indesejados

• Obter formas de onda senoidais

• Reduzir custos operacionais

O engenheiro moderno deve dominar tanto os aspectos teóricos quanto os práticos, utilizando ferramentas computacionais avançadas para modelar e otimizar o comportamento magnético dessas máquinas complexas.
