O que é um circuito elétrico? Do zero ao primeiro LED aceso

11/12/20253 min read

Entendendo o básico da eletricidade

Se você está começando no mundo da eletrônica, provavelmente já ouviu falar de "circuitos elétricos", mas o que isso realmente significa? Vamos descomplicar esse conceito e, melhor ainda, colocar a mão na massa acendendo seu primeiro LED!

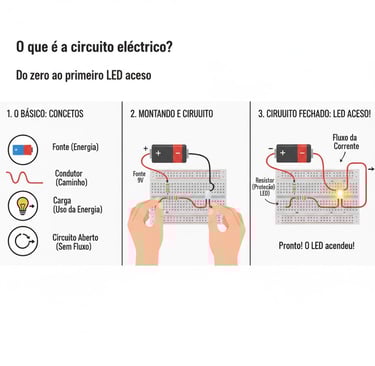

O que é um circuito elétrico?

Um circuito elétrico é simplesmente um caminho fechado por onde a eletricidade pode fluir. Pense nele como uma pista de corrida circular: os elétrons (que carregam a energia elétrica) precisam de um caminho completo para sair da fonte de energia, passar pelos componentes e voltar à fonte.

Para que um circuito funcione, ele precisa de três elementos básicos:

1. Fonte de energia

É de onde vem a eletricidade. Pode ser uma bateria, uma pilha, uma fonte de alimentação ou até a tomada da sua casa. A fonte fornece a "pressão" (voltagem) necessária para movimentar os elétrons pelo circuito.

Exemplos: pilhas AA, bateria de 9V, power bank USB, tomada 110V/220V.

2. Condutores

São os fios que conectam tudo. Geralmente feitos de cobre, os condutores permitem que a eletricidade flua facilmente de um ponto a outro. Pense neles como as estradas que os elétrons percorrem.

Exemplos: fios de cobre, jumpers, trilhas de cobre em placas de circuito impresso.

3. Carga

É o componente que vai usar a energia elétrica para fazer algo útil: acender, girar, emitir som, processar informações, etc. Sem a carga, o circuito não tem propósito!

Exemplos: lâmpadas, LEDs, motores, alto-falantes, resistores.

Importante: O circuito precisa estar fechado!

Se houver qualquer interrupção no caminho (um fio solto, um interruptor aberto), a eletricidade não consegue fluir e nada funciona. É por isso que chamamos de circuito "fechado" quando está funcionando, e circuito "aberto" quando está interrompido.

Mão na massa: Acendendo seu primeiro LED

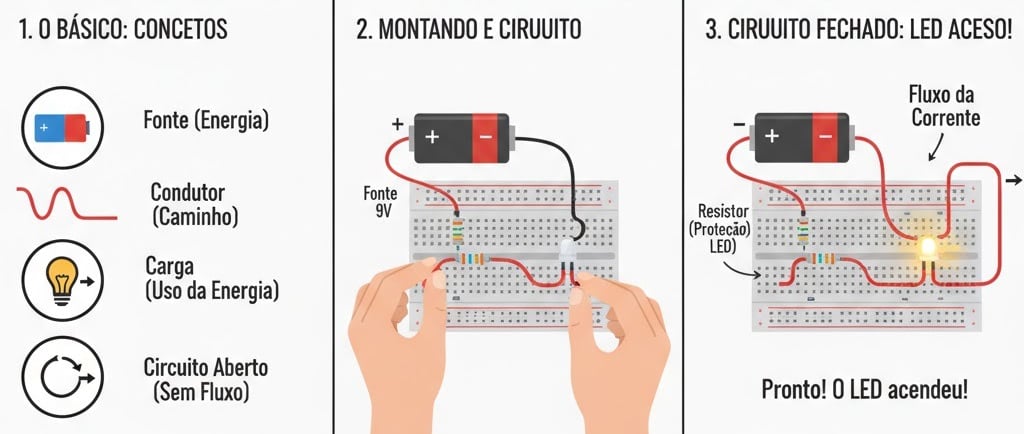

Agora vamos à parte divertida! Vamos criar um circuito simples para acender um LED.

Materiais necessários:

  • 1 LED (qualquer cor)

  • 1 resistor de 220Ω (vermelho-vermelho-marrom) ou 330Ω

  • 1 bateria de 9V com clip

  • 2 jumpers ou pedaços de fio

Por que precisamos do resistor?

LEDs são sensíveis e podem queimar se receberem muita corrente elétrica. O resistor funciona como um "controlador de fluxo", limitando a quantidade de corrente que passa pelo LED. É como um redutor de velocidade em uma estrada!

Montando o circuito:

Passo 1: Identifique os terminais do LED

  • O LED tem duas "perninhas": uma maior (positiva, chamada de ânodo) e uma menor (negativa, chamada de cátodo)

  • A perninha maior conecta ao positivo (+) da bateria

  • A perninha menor conecta ao negativo (-) da bateria

Passo 2: Monte a sequência

  1. Conecte o fio vermelho (+) da bateria ao resistor

  2. Conecte a outra ponta do resistor à perna maior do LED (ânodo)

  3. Conecte a perna menor do LED (cátodo) ao fio preto (-) da bateria

Pronto! Seu LED deve acender imediatamente. 🎉

O que está acontecendo?

Quando você fecha o circuito:

  1. A bateria (fonte) fornece energia elétrica

  2. A corrente flui pelos fios (condutores)

  3. O resistor limita a corrente para um valor seguro

  4. O LED (carga) converte energia elétrica em luz

  5. A corrente retorna para a bateria, completando o circuito

Experimente!

Agora que você acendeu seu primeiro LED, tente algumas variações:

  • E se inverter o LED? Ele não acende! Os LEDs só funcionam em uma direção (são componentes polarizados)

  • E se remover o resistor? O LED pode acender mais forte por alguns segundos, mas vai queimar rapidamente

  • E se desconectar um fio? O circuito fica aberto e o LED apaga

Conclusão

Parabéns! Você acabou de criar seu primeiro circuito elétrico e entendeu os conceitos fundamentais:

  • Circuito elétrico: caminho fechado para a eletricidade

  • Fonte: fornece a energia (bateria)

  • Condutor: transporta a eletricidade (fios)

  • Carga: usa a energia para fazer algo útil (LED)

Este é apenas o começo da sua jornada na eletrônica. A partir daqui, você pode criar circuitos mais complexos, adicionar interruptores, usar múltiplos LEDs e muito mais!

No próximo post, vamos explorar como controlar esse LED com um botão e entender o conceito de interruptores. Até lá, continue experimentando e se divertindo com a eletrônica!

Dica de segurança: Sempre comece com projetos de baixa voltagem (pilhas e baterias de até 9V) enquanto está aprendendo. Nunca mexa com a eletricidade da tomada sem conhecimento adequado e supervisão!
