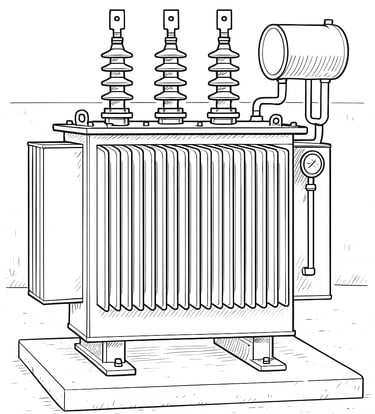

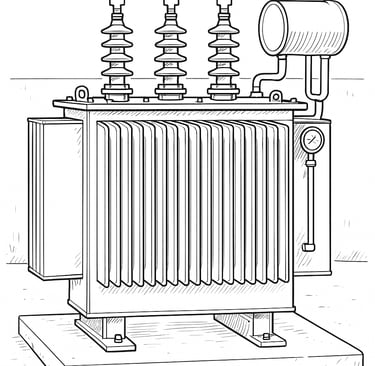

Transformadores de Potência

Introdução: Os Gigantes Silenciosos da Energia

Imagine por um momento o complexo sistema que permite que a energia elétrica gerada em uma usina hidrelétrica a centenas de quilômetros de distância chegue até sua residência com a tensão adequada para alimentar seus equipamentos. No coração dessa impressionante cadeia logística energética estão os transformadores de potência – verdadeiros gigantes silenciosos que tornam possível o milagre moderno da distribuição eficiente de energia elétrica.

Os transformadores de potência são equipamentos eletromagnéticos estáticos responsáveis por elevar ou reduzir níveis de tensão em sistemas elétricos de grande porte, mantendo a potência praticamente constante. Sua importância transcende a simples conversão de tensão: eles são elementos fundamentais que viabilizam economicamente a transmissão de energia em longas distâncias, reduzem perdas no sistema e garantem níveis de tensão adequados para diferentes aplicações industriais.

Para compreender sua relevância, considere que uma usina típica gera energia em tensões da ordem de 13,8 kV a 25 kV. Para transmissão eficiente através de linhas de alta tensão, essa energia precisa ser elevada para níveis entre 138 kV e 765 kV. Posteriormente, em subestações distribuidoras, a tensão é reduzida progressivamente até chegar aos níveis industriais (13,8 kV, 4,16 kV) e residenciais (380V, 220V). Sem os transformadores de potência, essa complexa cadeia de conversões seria impossível.

Princípios de Funcionamento: A Física por Trás da Magia

Fundamentos Eletromagnéticos

O funcionamento dos transformadores baseia-se nos princípios fundamentais do eletromagnetismo, descobertos por Michael Faraday no século XIX. O conceito central é a indução eletromagnética: quando um campo magnético variável atravessa um condutor, uma força eletromotriz (f.e.m.) é induzida neste condutor.

Em um transformador, temos dois ou mais enrolamentos (bobinas) acoplados magneticamente através de um núcleo ferromagnético comum. Quando uma tensão alternada é aplicada ao enrolamento primário, ela produz uma corrente alternada que, por sua vez, gera um fluxo magnético alternado no núcleo. Este fluxo variável induz tensões nos enrolamentos secundários.

A relação fundamental entre as tensões e o número de espiras é expressa pela equação:

Vp/Vs = Np/Ns = a

Onde:

• Vp e Vs são as tensões primária e secundária

• Np e Ns são os números de espiras dos enrolamentos

• a é a relação de transformação

Conservação de Energia e Relações de Corrente

Assumindo um transformador ideal (sem perdas), a potência de entrada deve igualar a potência de saída:

Pp = Ps → Vp × Ip = Vs × Is

Isso resulta na relação inversa para as correntes:

Ip/Is = Ns/Np = 1/a

Esta relação fundamental explica por que transformadores elevadores (que aumentam a tensão) reduzem proporcionalmente a corrente, e vice-versa. É precisamente esta característica que torna economicamente viável a transmissão de energia em alta tensão: ao elevar a tensão e reduzir a corrente, as perdas por efeito Joule (I²R) nas linhas de transmissão são drasticamente reduzidas.

Eficiência Energética e Perdas

Transformadores de potência modernos apresentam eficiências típicas entre 98% e 99,5%, mas compreender as fontes de perdas é crucial para otimização do sistema.

Perdas no Cobre (I²R): Ocorrem nos enrolamentos devido à resistência ôhmica dos condutores. Essas perdas são proporcionais ao quadrado da corrente e variam com a carga do transformador. Em transformadores de grande porte, condutores de alumínio podem ser utilizados para reduzir essas perdas, aproveitando sua menor densidade e custo, apesar da maior resistividade comparada ao cobre.

Perdas no Ferro: Também chamadas perdas no núcleo, compreendem as perdas por histerese e correntes parasitas (Foucault). As perdas por histerese resultam da energia necessária para reorientar os domínios magnéticos do material ferromagnético a cada ciclo da tensão alternada. As correntes parasitas são correntes circulantes induzidas no próprio núcleo que causam aquecimento indesejado.

Perdas Dielétricas: Ocorrem nos materiais isolantes e são especialmente relevantes em transformadores de alta tensão. Essas perdas manifestam-se como aquecimento dos isolantes quando submetidos a campos elétricos alternados.

Uma curiosidade técnica: transformadores de grande porte podem ter perdas no ferro da ordem de 50-100 kW mesmo quando operando a vazio, representando um consumo contínuo de energia. Por isso, o desligamento estratégico de transformadores durante períodos de baixa demanda pode resultar em economias significativas.
